루멘을 넘어서: 왜 광학이 손전등 성능을 결정하는지
고출력 조명 시스템의 조달 및 맞춤화 과정에서 많은 글로벌 소싱 전문가들이 '루멘 오류'에 빠지게 됩니다. 그들은 단순히 고출력 LED 칩을 구매하는 것만으로도 우수한 빔 투사와 목표 조명을 보장한다고 가정합니다. 이는 기본 방사선계에 대한 근본적인 오해입니다. LED 칩은 넓은 램버트 패턴, 즉 보통 120도 반구형 광범위로 빛을 방출합니다. 고도로 설계된 광학 수집 시스템이 없으면, 이 거대한 원시 광 플럭스 방출은 즉시 산란됩니다. 국소적인 눈부심을 만들어 후방산란으로 조작자를 가리면서도 목표물에 유용한 조명을 투사하지 못합니다. 성능의 진정한 지표는 총 플럭스(루멘)가 아니라 최대 빔 강도(칸델라)이며, 이는 전적으로 광학 콜리메이터 설계에 의존합니다.
과학손전등 광학 공학조명 시스템이 광자를 얼마나 효과적으로 포착, 형성, 투사할 수 있는지를 연구하는 학문입니다. 이 학문의 핵심에는 에텐듀 보존 법칙이 있다. 완벽한 광학 시스템에서는 에텐듀가 보존됩니다; 광원의 방출 표면적과 입체각 투사각의 곱은 빛을 잃지 않고는 줄일 수 없습니다. 만약손전등 제조업체거대한 다중 다이 방출기와 작고 얕은 광학 컵을 결합한 에텐듀의 물리적 한계 때문에 빔은 넓고 초점이 맞지 않으며 비효율적일 것입니다. 높은 센터빔 럭스를 달성하려면 더 작고 고휘도의 LED 발신기를 사용하거나 광학 시스템의 조리개 크기를 늘려야 합니다. 이처럼 방출기 표면적, 방출기 돔 굴절, 광학 기하학 간의 미묘한 균형 조정은 물리적 가공 전에 Zemax나 TracePro와 같은 소프트웨어를 이용한 정교한 광선 추적 시뮬레이션을 필요로 합니다.
더불어, 표준 LED 다이는 빛을 완벽하게 균일하게 방출하지 않습니다. 각 분포 전반에 걸친 색수차는 특히 형광체 변환된 청색 LED에서 흔히 발생하는 고장 모드입니다. 다이의 노란 형광체 코팅은 종종 색온 변화를 일으켜 빔 주변에 노란색 '후광'을 투사하는 반면 중심은 차가운 흰색을 유지합니다. 고급 없이도손전등 광학 공학이 색채 변동은 중요한 전술 또는 탐색 시나리오에서 목표 대비와 색상 표현 지수(CRI)를 저하시킵니다. 적절히 설계된 광학 요소는 기계적 믹서 역할을 하여 이질적인 파장들을 일관되고 균일한 빔 프로파일로 만들며, 핫스팟에서 스플로일로의 예측 가능한 전환을 이룹니다.
잠재 고객을 평가하는 B2B 구매자들을 위해.맞춤형 LED 손전등 공장공장의 광학 설계 능력 평가가 매우 중요합니다. 3급 제조업체는 단순히 가공된 알루미늄 호스트에 일반 플라스틱 컵을 넣어 광학 초점이 맞지 않고, 심한 링 아티팩트가 발생하며, 고출력 시 광학 재료 자체의 치명적인 열 열화를 초래할 수 있습니다. 반대로, 수십 년간의 광범위한 엔지니어링 유산을 가진 제조업체는 광 경로를 폐쇄 루프 시스템으로 접근하며, 열, 전기, 광학 부품을 동시 설계하여 광자 손실을 최소화하고 가장 혹독한 운용 조건에서도 신뢰할 수 있는 장기 성능을 보장합니다.
리플렉터 배틀: 스무스 (SMO) vs. 오렌지 필 (OP)
포물선 반사경은 지향성 휴대용 조명의 핵심으로, 단순한 기하학적 원리에 기반합니다: 포물선의 정확한 초점점에서 나오는 빛은 평행한 선으로 바깥쪽으로 반사됩니다. 하지만 현대의 고출력 LED는 단일 점광원이 아닌 표면 방출체이기 때문에 완벽한 병렬 콜리메이션을 달성하는 것은 물리적으로 불가능합니다. 이 기하학적 편차에서 매끄러운 반사체(SMO)와 오렌지 필(OP) 반사체의 구분이 제품 성능과 최종 사용자 애플리케이션 매칭에 매우 중요해집니다.
스무스 리플렉터(SMO)는 내부에 매우 광택이 난 첨단 반사를 극대화하도록 설계되었습니다. SMO 시스템에서는 반사 벽에 닿는 빛이 최소한의 산란으로 방향을 바꾸어, 좁고 뚜렷한 유출이 있는 밀도 높고 집중된 중심 핫스팟을 만듭니다. 이로 인해 SMO 광학은 최대 빔 거리 최대화가 주요 설계 요구사항인 모든 고투구 응용에서 절대적인 금본위가 됩니다. 군용급전술 손전등 공장탐지, 목표 지정, 장거리 조명을 위해 심부 SMO 반사경을 보편적으로 선택할 것입니다. 하지만 그 대가가 매우 가렵습니다. 이미터 위치의 작은 결함이나 LED 다이 표면의 미세한 불규칙함이 보기 흉한 링 아티팩트, 어두운 점, 또는 뚜렷한 노란색 중앙 점으로 밖으로 투사됩니다.
오렌지 필 리플렉터(OP)는 반사 표면에 통제된 미세 텍스처를 도입하여 이러한 투사 아티팩트를 해결합니다. 감귤 껍질의 움푹 들어간 표면을 모델로 한 이 미세한 면들은 확산 반사를 일으킵니다. OP 표면에 닿는 빛줄기가 약간 산란되어 핫스팟과 주변 유출물이 섞여 있습니다. 이로 인해 빔 중심의 두려운 '블랙홀'이 효과적으로 제거되고 링 인공물을 완전히 부드럽게 하여 거칠고 불규칙한 투사를 깨끗하고 균일한 빛의 그라데이션으로 바꿉니다. OP 반사경은 일상 휴대(EDC)나 근거리 순찰 작업에 있어 빔 프로파일의 품질을 크게 향상시키지만, 광자의 산란은 본질적으로 최대 투사거리를 감소시킵니다. 최대 빔 강도(캔델라)는 동일한 SMO 구성에 비해 10%에서 25% 감소할 수 있으며, 이는 제품 개발 단계에서 신중히 고려해야 할 타협안입니다.
제조 관점에서 이 반사판을 제작하려면 극도의 정밀도가 요구됩니다. 높은 반사율과 기하학적 정확성을 유지하기 위해 고급 공장에서는 CNC 가공된 알루미늄 합금 기판 위에 진공 알루미늄 금속화를 사용합니다. 리더십손전등 제조업체포물선 프로파일을 서브마이크론 허용 오차까지 가공하기 위해 대규모 첨단 다축 가공 시설을 운영해야 하며, 순수 알루미늄을 고진공 증착해야 합니다. 진공 압력, 타겟 순도, 냉각 사이클에 약간의 차이가 있으면 SMO 반사판에 미세한 오렌지 필 결함이 생기거나, 4000루멘 LED 이미터의 강한 열 사이클 시 금속 접착력이 떨어져 벗겨지고 물집이 생길 수 있습니다.
TIR 혁명: 전반사 렌즈
반사경은 여전히 대형 투척 도구에 유용하지만, 현대의 고효율 소형 조명 장치는 점점 전반사(TIR) 렌즈가 지배하고 있습니다. 전통적인 반사경은 본질적으로 물리적 한계가 있습니다: LED 발신기에서 사각으로 나오는 빛(반사경 벽에 부딪히는)만 포착하고 초점을 맞출 수 있습니다. 정면으로 정면으로 방출된 빛은 렌즈를 반사하지 않고 빠져나가 넓고 콜리미드 없는 스피드를 만듭니다. 이는 방향성 광자 효율의 상당한 손실을 의미합니다. TIR 광학은 이 문제를 우회하기 위해 고체 굴절 매질—일반적으로 PMMA(폴리메틸 메타크릴레이트) 또는 광학급 폴리카보네이트—를 이미터 다이 위에 직접 배치합니다.
TIR 렌즈는 단일 사출 성형 장치에 통합된 다성분 광학 시스템입니다. 렌즈 중앙에는 정면을 향한 빛줄기를 포착하고 전통적인 볼록 렌즈처럼 콜라이메이션하는 굴절 돔이 있습니다. 동시에 렌즈의 외부 프로파일은 측광선의 입사각이 폴리머-공기 경계의 임계각을 초과하도록 포물선 곡선으로 설계됩니다. 이로 인해 스넬의 전반사 법칙이 발동되어 주변 빛의 100%를 반사시키고 반사율 손실이 0입니다. 중앙의 굴절과 측면의 총 내부 반사를 결합하여 TIR 렌즈는 방출되는 모든 광 플럭스를 포착하여 시스템의 광학 효율을 90%를 넘어 저예산 반사경 조립체의 일반적인 70%에서 80%를 훨씬 뛰어넘습니다.
TIR 광학의 다재다능함은 경험자라면 누구에게나 중요한 자산입니다맞춤형 LED 손전등 공장. 굴절면과 반사면의 기하학을 변경함으로써 엔지니어는 거의 모든 빔 프로파일을 출력할 수 있는 TIR 렌즈를 설계할 수 있습니다. 전술용 탐조등용 초좁은 1도 빔, 자전거 조명용 깨끗한 10x40도 타원형 빔, 또는 외과 및 산업용 점검용 헤드램프용 완벽하게 균일한 120도 플러드 빔을 생성할 수 있습니다. 빔 엣지는 급격히 잘라지거나 부드러운 그라데이션으로 자연스럽게 섞이도록 설계할 수 있어, 긴 근무 주기 동안 눈의 피로를 유발하는 반사경의 거칠고 대비가 강한 전이 영역을 완전히 피할 수 있습니다.
하지만 고광학 순도의 사출 성형 TIR 렌즈는 세계적 수준의 제조 공차를 요구합니다. 폴리머는 광학 '싱크 마크'—광학 기하학을 왜곡하고 빔 패턴을 망치는 미세한 수축—을 방지하기 위해 극한의 압력 하에 주입되고 균일하게 냉각되어야 합니다. PMMA 내의 작은 기포나 응력 균열도 빛을 안쪽으로 굴절시켜 내부 산란과 극심한 열 축적을 일으킵니다. TIR 기술을 성공적으로 활용하기 위해,손전등 제조업체모든 렌즈 배치가 정확한 모의 광학 사양을 충족하는지 검증하기 위해 고정밀 분광광도계와 열화상 고형광도계를 갖춘 자체 계측 실험실을 보유해야 합니다.
전면 유리와 AR 코팅: 보이지 않는 방패
손전등의 전체 광학 칼럼은 최종 출구 인터페이스인 전면 보호 렌즈만큼만 작동합니다. 극한 조건에서는 이 부품이 혹독한 환경적, 열적, 물리적 스트레스에 직면합니다. 많은 저급 손전등 브랜드는 저렴한 처리되지 않은 아크릴 유리나 일반 창문 유리를 사용해 몇 푼을 절약합니다. 이 재료들은 긁힘에 매우 취약하며, 열충격(예: 뜨거운 손전등이 차가운 물에 잠겼을 때)에서 빠르게 파손되며, 생성된 광자의 최대 8%에서 10%가 손전등 헤드로 반사되어 열로 손실되는 상당한 프레넬 반사 손실을 겪습니다.
이러한 효율성 손실을 방지하기 위해 전문가급 등급의 제품손전등 제조업체극심한 충격과 급격한 온도 변화를 견딜 수 있도록 설계된 초투명 강화 광물 유리판을 사용합니다. 이 유리 기판은 양면, 다층 반사방지(AR) 코팅으로 처리됩니다. 진공 챔버 내 물리적 기상 증착(PVD)을 이용하여, 이산화티타늄 또는 이산화실리콘과 같은 미세한 금속 산화물 층을 유리 표면에 스퍼터링합니다. 이 층의 두께는 빛 파장의 정확한 분율, 보통 목표 스펙트럼 방출의 4분의 1 정도를 정확히 조절하도록 조절됩니다.
AR 코팅의 작동 물리학은 파괴적 간섭에 의존합니다. 빛파가 공기-코팅 경계와 코팅-유리 경계에 닿을 때, 두 반사파는 위상 차이가 180도 됩니다. 이들은 서로 상쇄되고, 투과된 파동들은 건설적으로 결합하여 빛을 유리를 반사하는 대신 유리를 통과하게 만듭니다. 고품질 양면 AR 코팅 렌즈는 총 빛 투과율을 ~92%에서 98.5% 이상으로 크게 향상시킵니다. 이 광학적 개선은 최종 사용자에게 즉시 눈에 띄며, 각도에서 살펴보면 전면 유리가 미묘하고 특징적인 보라색 또는 짙은 파란색 빛을 띠며, 조명 시 육안으로는 거의 '보이지 않는' 것처럼 보입니다.
더불어, 고강도 전술 및 탐색 손전등은 극심한 열을 발생시키기 때문에—때로는 몇 분 만에 베젤에서 60도 이상까지 올라가므로—인터페이스는 강한 열팽창을 견뎌야 한다. 저렴한 광학 장치는 알루미늄 하우징과 다른 속도로 팽창하여 실리콘 방수 O링을 부수고 물이 침투하게 만듭니다. 맞춤형 내열 붕규산 유리와 고밀도 플루오로실리콘 씰을 통합함으로써, 엔지니어링 팀은 전체 열 작동 스펙트럼에서 밀폐 IP68 등급을 유지하여, 내부 응축이 즉시 산란되어 신중하게 계산된 빛 경로를 망치는 것을 방지합니다.
조립 필수: 먼지 없는 환경과 정밀 정렬
가장 뛰어난 것조차도손전등 광학 공학이론상으로는 제조 및 조립 실행이 부실하면 완전히 손상될 수 있습니다. 공장이 생산 환경을 제어하지 않으면, 미세입자, 공기 중 먼지, 플럭스와 저급 열가온 페이스트에서 나오는 가스가 반사체 컵이나 유리 내부에 쌓일 수 있습니다. 고강도 빛과 열 작동 하에서 이러한 미세한 결함들은 빔 내 못생긴 검은 점으로 보이거나 반사면 표면에 영구적으로 타버려 광학 출력을 영구적으로 망가뜨립니다.
더불어, 축 정렬이 매우 중요합니다. 고투척 SMO 반사경 또는 TIR 렌즈는 LED 방출기가 광학 장치의 수학적 초점점에 정확히 위치하며, 허용오차는 0.05mm 미만이어야 합니다. LED 다이가 X, Y, Z축에서 조금이라도 어긋나면 빔 프로파일이 즉시 손상됩니다. 중심에서 벗어난 LED는 핫스팟을 이동시켜 불규칙하고 비대칭적인 빔을 만들며, 심한 색 프린지와 피크 캔델라의 큰 감소를 동반합니다. 저비용 공급업체가 사용하는 표준 수동 조립 방식으로는 대량 생산 현장에서 이러한 정밀도를 보장할 수 없습니다.
이러한 품질 문제를 없애기 위해, 최상위 등급의손전등 제조업체정밀 기계와 첨단 조립 시설에 막대한 투자를 해야 합니다. 생산은 광학적으로 순도가 없는 먼지 없는 조립 구역 내에서 이루어져야 하며, 이곳에서는 온도, 습도, 공기 중 입자 농도가 엄격히 모니터링되고 통제됩니다. 또한, 고해상도 머신 비전이 탑재된 자동 SMT(표면 실장 기술) 픽 앤 플레이스 시스템을 사용하여 LED 방출기가 구리 PCB에 완벽하게 중앙에 위치하도록 하는 것이 필수적입니다. 고급 수동 정렬 고정장치는 광학 반사경 또는 TIR 렌즈를 고정하여 광학 스택을 전체 작동 수명 동안 격렬한 충격, 진동, 열팽창으로부터 고정합니다.

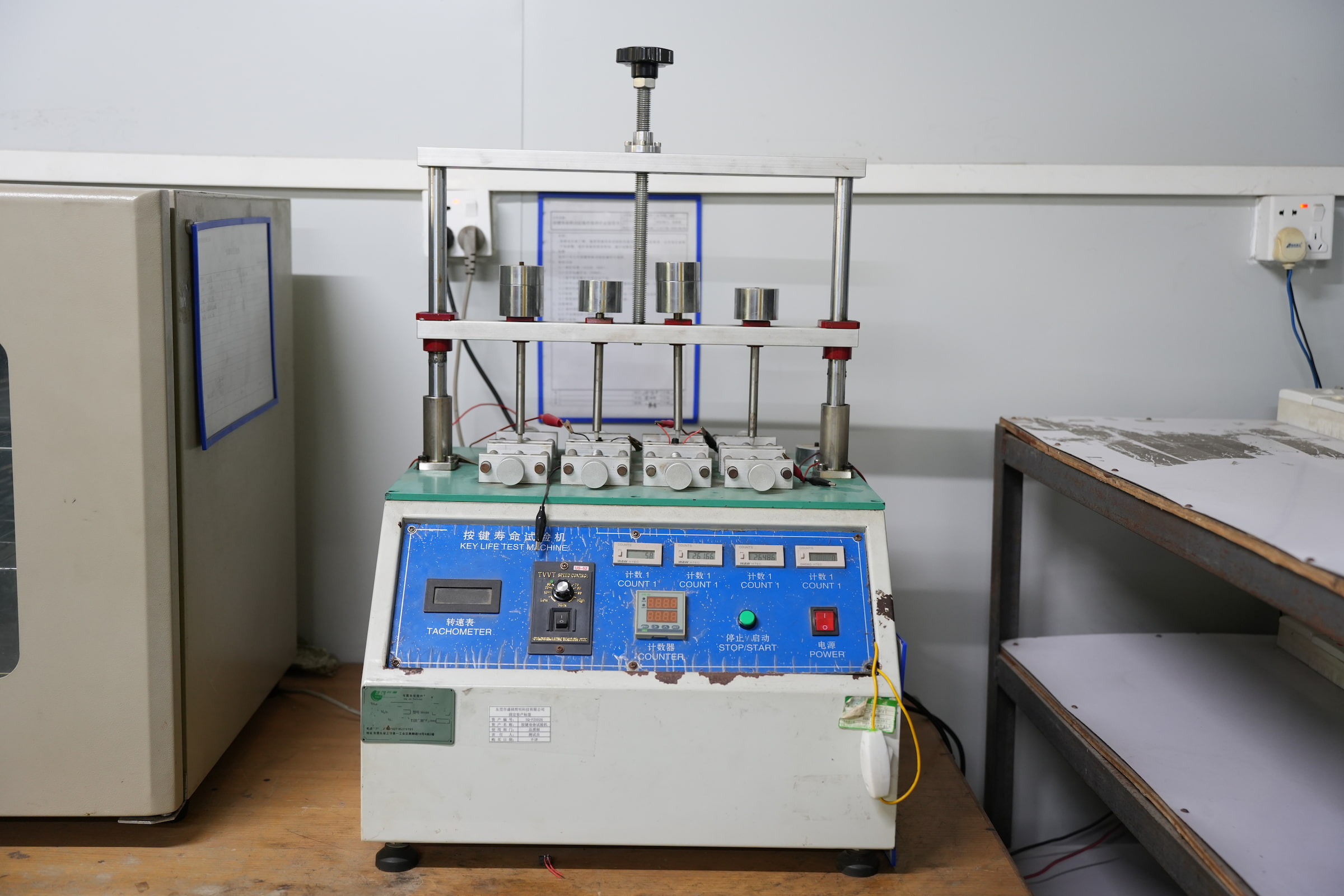

대량 글로벌 브랜드와 군용 조달 기관의 경우, 엔지니어링 우선 제조업체와 협력하는 것이 높은 반품률과 고객 불만을 피하는 유일한 방법입니다. Shengqi Lighting은 수십 년간의 종합적인 공학 전통과 첨단 자동화 조립, 엄격한 품질 관리 테스트를 결합합니다. 자체 광학 연구개발, 구조 설계, 정밀 제조 역량을 통해 제작하는 모든 손전등은 가장 까다로운 현장 요구사항을 충족하는 일관되고 고성능 조명을 제공합니다.
